大家见过火漆印章吗？
故宫火漆印章[1]
纳米压印技术和火漆印章类似，即把电路做成模具，在胶体上压印出电路图案。
资料来源：佳能官网[2]

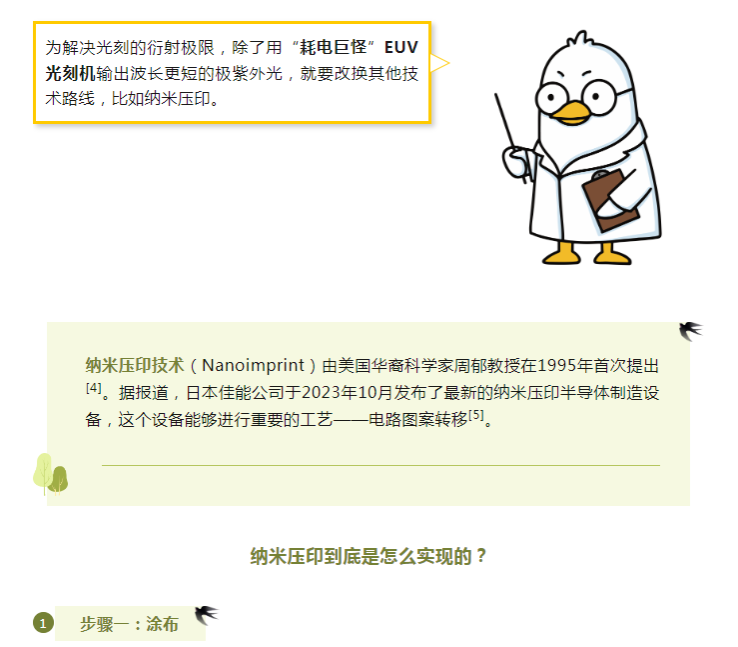

过去几十年，光刻是制造芯片的主流技术。然而当芯片越做越小，光的波动性就越来越突出，会发生衍射，导致曝光图形失真[3]。

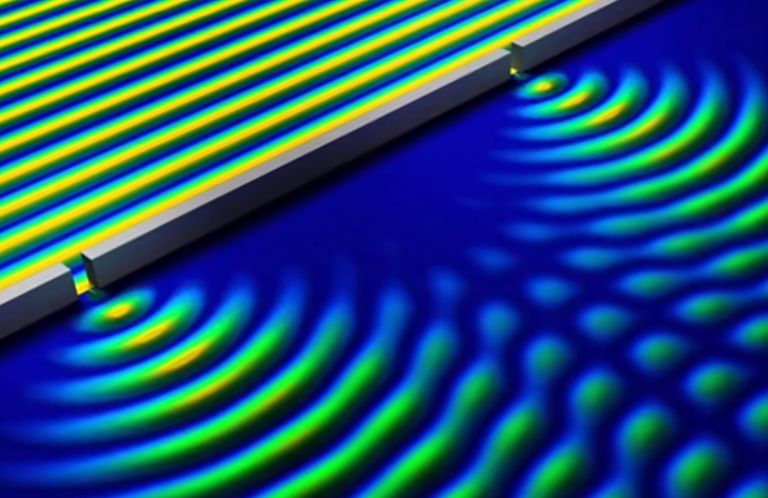

光的衍射现象
将胶体利用喷墨打印法涂布到硅基底上。机器利用精密的打胶算法精确控制喷涂位置和喷射量[2]。
像盖章一样，将刻有电路图案的模具向涂布好胶体的硅基底压印[2]。
从模具上方照射紫外线，使胶体硬化，将模具脱离胶体。因为纳米尺度的电路非常脆弱，在脱模时不损坏电路图案是非常困难的。经过科研人员的不懈努力，发明了相关技术，攻克了以上难题[2]。
