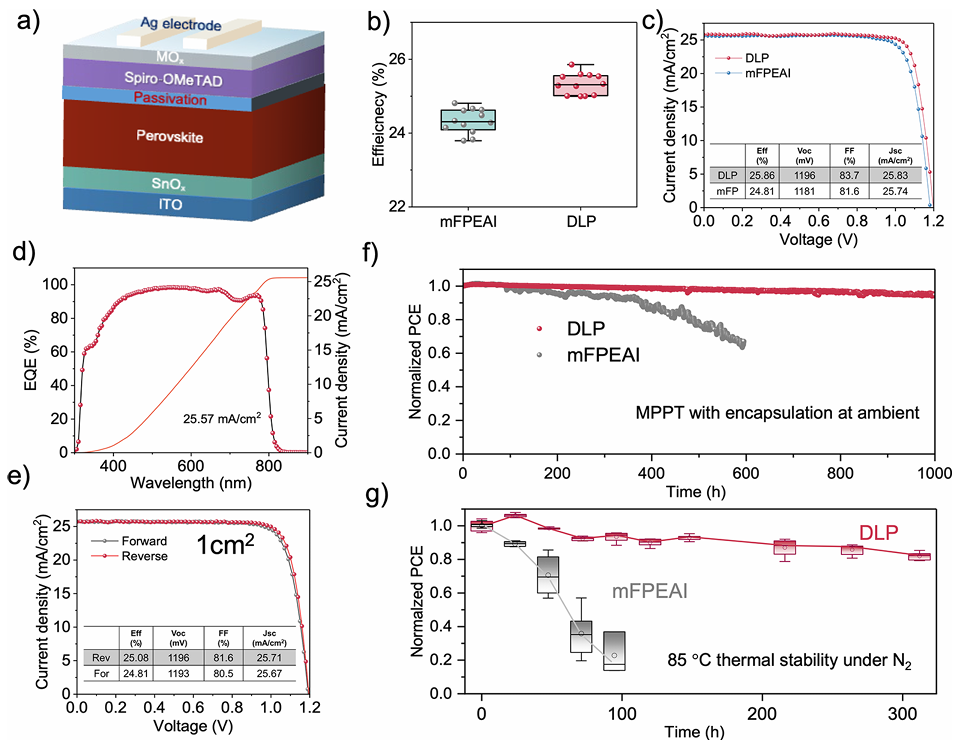

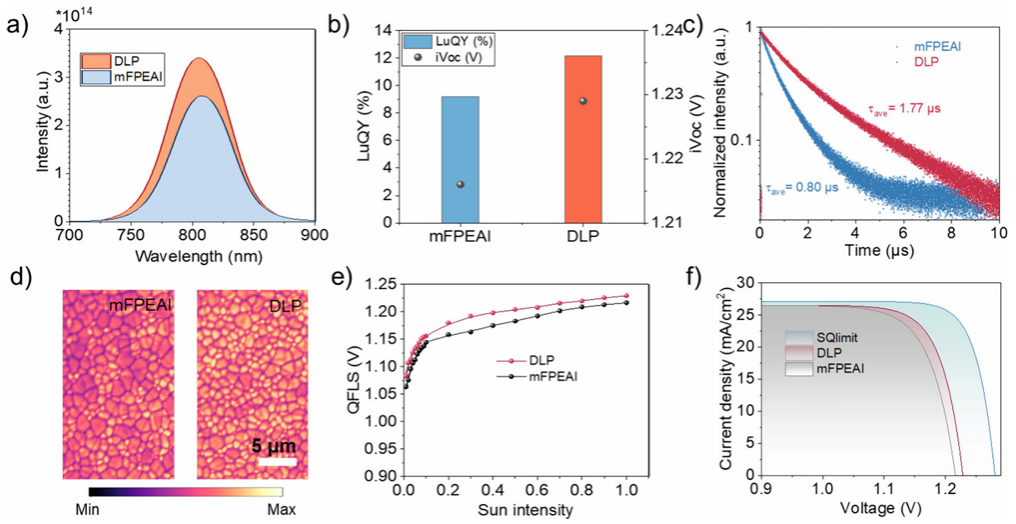

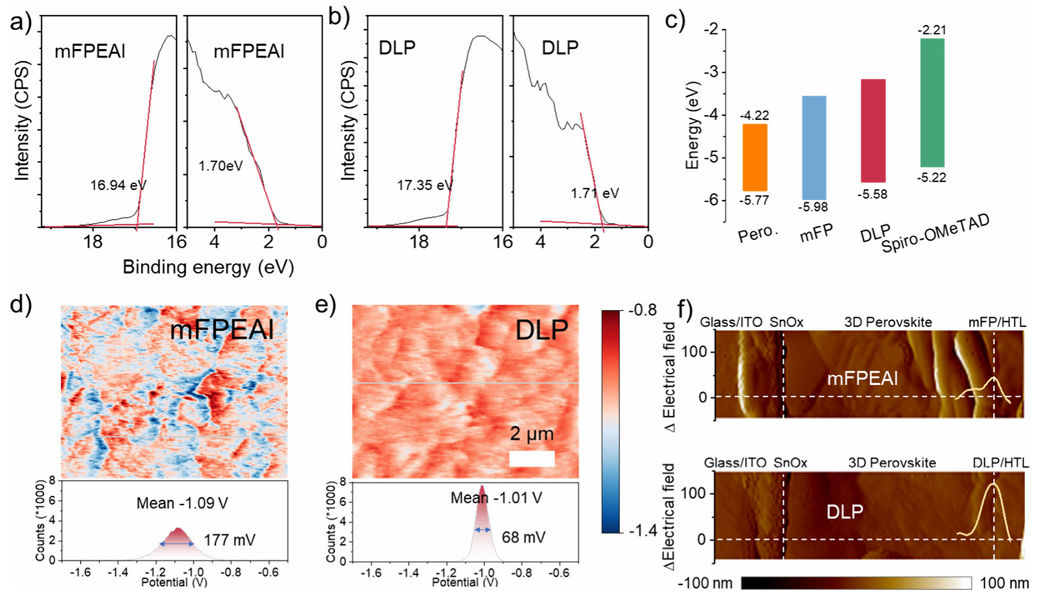

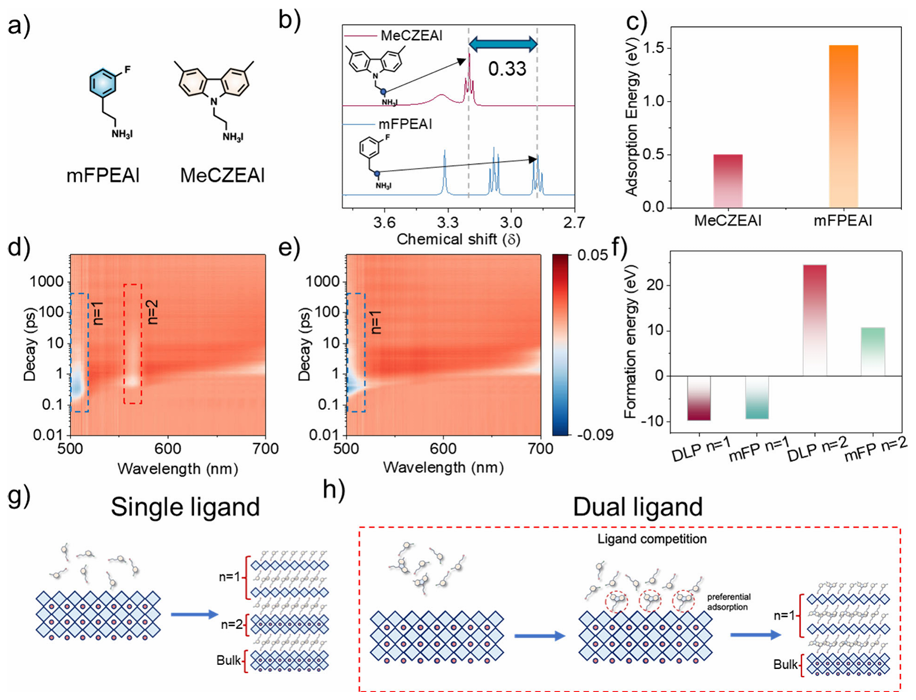

利用2D/3D堆叠异质结构的表面钝化已广泛用于提高正式钙钛矿太阳能电池的效率。然而，2D钙钛矿无序的量子阱宽度分布导致能量景观不均匀和晶体不稳定，限制了正式钙钛矿太阳能电池的进一步发展。鉴于此，2024年12月19日天津大学胡文平&新加坡国立大学侯毅于JACS刊发配体介导的表面反应实现高效钙钛矿太阳能电池中的纯二维相钝化的研究成果，开发了一种通用方法，即配体介导的表面钝化，通过双配体共沉积产生具有均匀能量景观的相纯2D钙钛矿钝化层。具有大分子尺寸和较低吸附能的3,6-二甲基咔唑-9-乙基碘化铵的优先吸附可以调节间氟苯乙基碘化铵和钙钛矿表面之间的表面反应，从而产生具有窄量子阱分布和均匀表面电位分布的2D钙钛矿。此外，表面限域的2D钝化层的保留使钙钛矿和空穴传输层界面处的电场保持较高。因此，冠军器件的效率在0.05 cm²器件中达到 25.86%，在1 cm²器件中达到25.08%，并且具有增强的运行稳定性（T₉₀ > 1000 小时）和更好的热稳定性。该工作为钙钛矿太阳能电池的高效稳定二维钝化提供了更深入的见解。

来源：钙钛矿太阳能电池公众号
